吸波材效果不好怎麼辦？先做這 3 件事
吸波材已經貼上去，EMI、雜訊、電磁波反射或特定頻段干擾卻沒有明顯改善，很多人第一時間會懷疑是不是材料沒有效果。實際上，吸波材能否發揮作用，不只取決於材料本身，還和工作頻率、材料厚度、磁導率、介電特性、貼附位置、干擾源與受干擾元件之間的耦合方式有很大關係。如果一開始頻段就選錯，即使換成更厚、更高規格的材料，也不一定能解決原本的問題。

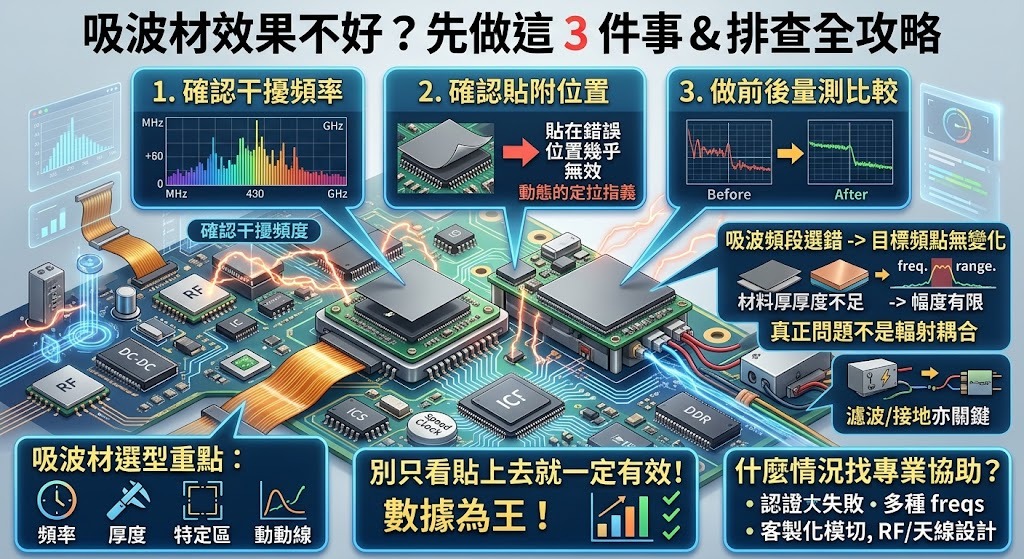

先做這 3 件事：
- 確認干擾頻率：先找出真正要處理的是 MHz、數百 MHz、GHz，還是寬頻雜訊，不要只憑感覺選吸波材
- 確認貼附位置：吸波材貼在錯誤位置，可能幾乎沒有改善，應優先處理高場強區域、耦合路徑或反射熱點
- 做前後量測比較：不要只靠主觀判斷，應比較貼附前後的 EMI、S-parameter、近場掃描或實際系統測試結果
如果以上三項都確認過，吸波材效果仍不理想，就要進一步檢查材料類型是否符合需求，例如磁性吸波材、鐵氧體片、複合型吸波材、導熱吸波複合材料等，其適用頻率與應用方式並不完全相同。下面將從「原因、判斷、排查、選材」幾個方向，完整整理吸波材問題的實際處理方式。
吸波材常見問題與原因分類：為什麼貼了卻沒效果？
吸波材的問題通常不是單一因素造成。工程現場最常見的情況，是材料本身沒有壞，但選材條件、貼附位置或測試方式與真正的 EMI 問題不匹配。以下可以先從幾個常見原因快速判斷。
| 原因 | 如何判斷 | 建議行動 |
|---|---|---|
| 吸波頻段選錯 | 貼上材料後，目標頻點幾乎沒有變化 | 重新確認干擾頻率與材料的有效吸收頻段 |
| 材料厚度不足 | 有改善但幅度有限，特定頻率抑制不足 | 比較不同厚度樣品，不要直接認定越厚越好 |
| 貼附位置錯誤 | 材料移動位置後測試差異很大 | 用近場探棒、模擬或分區試貼找出熱點 |
| 真正問題不是輻射耦合 | 吸波材改善有限，但線路、電源或接地修改後有效 | 重新確認是傳導、輻射、共模還是差模干擾 |
| 接觸面不平整 | 材料翹起、有氣泡、局部沒有貼合 | 改善貼合度並確認背膠、表面清潔與固定方式 |
| 空間或機構改變電磁場 | 實驗室測試有效，裝機後效果不同 | 以實際組裝狀態重新驗證，不只測裸板 |
| 材料參數不適用 | 不同材料外觀相似，但測試結果差距明顯 | 比較磁導率、介電率、損耗與頻率曲線 |
先弄懂吸波材在做什麼：不是把所有電磁波全部「吸掉」
吸波材的基本概念，是利用材料本身的磁損耗、介電損耗或其他電磁損耗機制，讓部分電磁能量轉換成熱能等形式，進而降低反射、共振或局部場強。它和單純使用金屬屏蔽罩的概念並不完全一樣。金屬屏蔽常偏向反射與隔離，而吸波材則更重視能量耗散，因此常被應用在電子設備、通訊模組、天線附近、IC、FPC、PCB、高速數位設備或其他 EMI 改善場景。
也正因如此，吸波材並不是「貼上去就一定有效」。不同材料在不同頻率下的複數磁導率、複數介電率與損耗特性都有差異。有些材料較適合數十 MHz 到數百 MHz，有些則針對 GHz 頻段設計。如果工程問題的主要頻點和材料的有效損耗區域不重疊，效果自然有限。
吸波材與屏蔽材有什麼不同？
屏蔽材料通常是利用高導電性材料阻隔或反射電磁能量，例如導電布、銅箔、鋁箔、金屬罩等；吸波材則著重於降低電磁能量與反射。有些產品會把吸波、屏蔽、導熱等功能整合，但實際應用時仍要確認工程目標。如果真正的問題是接地不良、共模電流過大或線纜成為輻射天線，單純增加吸波材未必是最有效的解法。
吸波材效果異常怎麼排查？7 個步驟逐項確認
步驟 1：先找出真正的干擾頻率
沒有頻率資訊就直接選吸波材，是最常見的錯誤之一。可以先透過頻譜分析、EMI Receiver、近場探棒、示波器搭配適當量測方式，確認異常峰值集中在哪個頻段。例如問題發生在 100 MHz 左右，和發生在 2.4 GHz、5 GHz 或更高頻率，適合的材料設計可能完全不同。
步驟 2：判斷是傳導問題還是輻射問題
如果主要干擾是經由電源線、訊號線或地線傳遞，問題核心可能是傳導干擾，而不是空間輻射。這種情況應先檢查濾波、接地、共模路徑、佈線與電源完整性。吸波材可以是輔助方案，但不一定能取代濾波器、共模扼流圈、屏蔽或 PCB Layout 修改。
步驟 3：找出高場強區域與耦合路徑
同一片 PCB 上，不同位置的電磁場強度可能差很多。高速時脈、DC-DC、處理器、DDR、高速介面、RF 模組與連接器附近，都可能形成主要干擾源。與其整片亂貼，不如先用近場掃描或分區試貼找出問題區域，再把吸波材放在最有影響的位置。
步驟 4：核對吸波材的頻率特性
不要只看產品名稱寫著「EMI 吸波材」就直接使用。應進一步查看供應商提供的材料特性，例如頻率對磁導率、損耗因子、反射損耗或相關測試曲線。如果資料只有單一數值，卻沒有說明測試條件與頻率範圍，就很難直接判斷是否適合實際產品。
步驟 5：比較不同厚度，而不是直接選最厚
厚度確實可能影響吸收效果，但不是任何情況下都能簡化成「越厚越好」。厚度改變後，材料的電磁匹配與應用空間也會改變，而且產品內部通常還有機構高度、重量、成本、散熱與組裝限制。比較合理的方式，是使用數個厚度樣品，在相同測試條件下做 A/B Test，找出改善效果與機構限制之間的平衡。
步驟 6：確認貼附方式與機構狀態
吸波材貼歪、翹起、背膠接觸不良，或材料與目標元件之間存在不一致的空氣間隙，都可能影響最終結果。樣品測試時也要盡可能模擬量產狀態，包括外殼、螺絲、金屬件、FPC、線材與屏蔽罩的位置，因為這些結構都可能改變實際電磁場分布。
步驟 7：用量測結果決定是否保留吸波材
最後一定要回到數據。吸波材貼上後究竟改善多少 dB？改善的是目標頻點，還是只讓其他頻段改變？有沒有造成天線效率、通訊性能、溫升或其他系統性能變化？如果沒有前後對照，工程團隊很容易陷入「好像有差」的主觀判斷。正式導入前，最好建立可以重複的測試條件。
吸波材怎麼選？頻率、厚度與使用位置都重要
如果是第一次選吸波材，不建議只拿「厚度」或「價格」比較。工程上真正重要的是，材料能否對應目標頻段、能否放進產品結構、是否符合溫度與可靠度條件，以及量產後的一致性。
| 評估項目 | 為什麼重要 | 選材時怎麼看 |
|---|---|---|
| 工作頻率 | 決定材料是否能對症處理 | 比對實際 EMI 頻點與材料頻率曲線 |
| 厚度 | 影響吸收效果與機構空間 | 以多種厚度實測，不只看型錄 |
| 磁性與介電特性 | 影響不同頻段的損耗行為 | 確認材料數據與量測條件 |
| 尺寸與可加工性 | 關係到模切、貼附與量產組裝 | 確認公差、模切能力、背膠與形狀限制 |
| 工作溫度 | 高溫環境可能影響材料與黏著性能 | 依產品實際環境確認溫度與可靠度條件 |
| 是否需要導熱 | 部分元件同時有 EMI 與溫升問題 | 評估是否需要吸波與導熱複合材料 |
什麼情況應找專業吸波材或 EMI 廠商協助？
如果只是開發初期的小範圍測試，工程師可以透過不同樣品先做初步驗證。但當問題涉及正式認證、複雜系統或量產可靠度時，就不建議只靠試貼方式處理。以下幾種情況比較適合找有材料、EMI 或射頻測試能力的專業廠商共同分析。
- 產品在 EMI／EMC 認證測試中反覆超標
- 干擾頻率很多，不確定真正主要來源
- 吸波材換了數種規格仍沒有穩定改善
- 產品同時涉及 RF、天線、高速數位訊號與電源干擾
- 需要客製尺寸、模切或大批量生產
- 吸波材貼上後造成天線性能、散熱或組裝問題
- 樣品測試有效，但不同機台或量產批次結果差異很大
- 無法判斷應該使用吸波、屏蔽、接地還是濾波方案
專業處理的價值不只是提供一片材料，而是先判斷 EMI 問題的來源，再決定吸波材是不是合適的處理方法。尤其產品已進入認證或量產階段時，材料成本只是一部分，若因選材錯誤導致重新測試、改模或延後上市，整體成本通常更高。
吸波材使用與驗證注意事項：不要只看「有沒有貼」
吸波材真正的價值，在於它能否在產品實際環境中穩定降低目標干擾。因此從試樣、設計到量產，都應保留完整測試資料。以下幾點特別值得注意。
- 一次只改一個條件：避免同時換吸波材、改接地又換屏蔽罩，否則很難知道真正有效的是哪一項
- 保存原始測試數據：記錄頻率、測試距離、設備設定、樣品位置與材料規格
- 確認量產可重複性：手工貼樣有效，不代表量產組裝後一定相同
- 留意材料公差：厚度、尺寸、黏著方式與材料批次差異都可能影響結果
- 別忽略熱管理：貼在高溫元件附近時，要確認是否影響散熱
- 最終仍要做整機驗證：單板測試只是前期排查，正式產品應以完整組裝狀態確認
簡單來說：吸波材不是「萬用貼片」，而是一種需要搭配頻率、位置、厚度與電磁場特性共同評估的 EMI 改善材料。如果只是看到干擾就直接貼，很容易花了材料成本卻沒有解決真正問題。先找頻率、再找位置、最後用實測數據驗證，才是比較有效率的排查方式。
吸波材常見問題 FAQ
Q1：吸波材是什麼？
吸波材是一類利用磁損耗、介電損耗或其他電磁損耗機制來降低電磁能量、反射或局部干擾的材料，常應用於電子設備、PCB、IC、高速訊號與 RF 裝置的 EMI 改善。
Q2：吸波材貼上去就一定能降低 EMI 嗎？
不一定。效果會受到干擾頻率、材料特性、厚度、貼附位置、產品結構與耦合方式影響，因此應透過實際測試確認。
Q3：吸波材越厚效果越好嗎？
不一定。厚度確實會影響吸收表現，但不同頻率與材料存在不同匹配條件，也要考慮機構空間、重量、散熱與成本，因此通常需要實際比較。
Q4：吸波材和屏蔽材料有什麼差別？
屏蔽材料通常偏向阻隔或反射電磁能量，而吸波材主要利用材料損耗降低電磁能量與反射。實際 EMI 設計中也可能搭配兩者使用。
Q5：為什麼同一款吸波材在不同產品效果不同？
因為不同產品的干擾頻率、PCB Layout、金屬結構、線材、天線、外殼與耦合路徑不同，所以同一款吸波材不一定會產生相同效果。
Q6：吸波材應該貼在哪裡？
通常應優先評估高場強區域、主要干擾源、耦合路徑或反射熱點，但實際位置最好透過近場掃描、模擬或分區試貼確認，而不是整片隨意覆蓋。
Q7：吸波材可以直接貼在 IC 上嗎？
要視材料規格、元件溫度、絕緣需求與產品設計而定。若元件本身溫度較高，還要評估吸波材是否會影響散熱或長期可靠度。
Q8：吸波材可以解決所有電磁干擾嗎？
不可以。若問題主要來自傳導、接地、電源完整性、共模電流或 PCB Layout，仍可能需要搭配濾波、屏蔽、接地或重新佈線等方式處理。
Q9：吸波材選型最重要的是什麼？
最重要的是先知道要處理的干擾頻率，再比較材料的頻率特性、厚度、磁性或介電損耗、工作溫度、尺寸與實際安裝條件。
Q10：吸波材測試有效後可以直接量產嗎？
仍建議進一步做完整組裝、環境、可靠度與量產一致性驗證。手工樣品有效，不代表材料尺寸、公差、貼附位置與量產製程改變後仍能維持相同效果。
