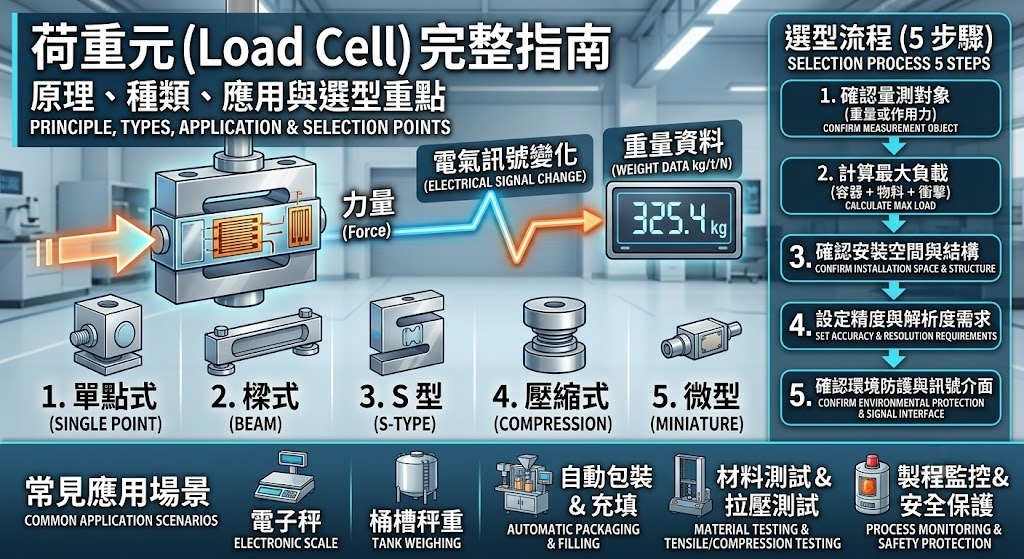

荷重元是什麼？工作原理與適用對象
荷重元英文稱為 Load Cell，也常被稱為稱重感測器，是一種用來偵測重量或作用力的感測元件。它本身通常不是直接顯示公斤、噸或牛頓，而是先感受物體施加的壓縮力、拉力、彎曲力或剪切力，再把這些機械變化轉換為可供儀表、控制器或資料擷取系統讀取的電氣訊號。
工業設備中常見的荷重元，多數採用應變規原理。當荷重元受到力量時，內部彈性體會產生非常細微的形變，貼附在彈性體上的應變規電阻也會隨之變化。這些微小變化經由橋式電路、訊號放大器與顯示控制設備處理後，便能換算成重量或力量數值。
簡單理解：荷重元就像設備的「重量感覺器官」。它感受到外力後產生微小電氣訊號，再由顯示器或控制系統把訊號換算成使用者看得懂的重量資料。
荷重元適用對象相當廣泛，包括電子秤製造商、自動化設備商、機械設計人員、食品與化工製程業者、包裝設備廠、倉儲物流業、材料試驗單位，以及需要監控桶槽重量、送料量、拉力或壓力的工廠。對採購人員而言，了解荷重元基本規格，也能降低只憑價格或外觀選型所造成的錯誤。
荷重元、重量感測器與力量感測器有什麼不同？
在一般產業用語中，荷重元與重量感測器經常被交替使用，主要目的都是量測施加在感測元件上的負載。力量感測器則更強調拉力、壓力或作用力本身，結果可能以牛頓等力學單位呈現。實際選購時，不要只依名稱判斷，應進一步確認量測方向、輸出單位、結構形式與系統用途。
為什麼需要荷重元？常見應用與量測痛點
傳統人工秤重容易受到讀值方式、操作習慣、放置位置與紀錄流程影響，若產線需要連續監控、即時控制或自動判斷，單靠人工操作通常難以滿足效率與一致性需求。荷重元可以持續輸出重量或力量訊號，並與顯示器、PLC、控制器、警報器及資料系統整合，因此成為自動化秤重的重要核心。
1. 電子秤與平台秤
從桌秤、計重秤、包裝秤到大型地磅，都需要透過荷重元取得重量訊號。設備規模不同，使用的荷重元形式與數量也不同。例如小型平台可能使用單點式荷重元，大型平台則可能採多顆感測器共同支撐。
2. 桶槽、料斗與筒倉秤重
食品、塑膠、化工、飼料及建材產業，經常需要掌握桶槽內剩餘原料、投入量或批次配方。將荷重元安裝在支撐腳或結構下方，便能透過整體重量變化推算進料、出料與庫存狀況。
3. 自動包裝與定量充填
包裝設備可利用荷重元即時判斷產品重量，當重量接近設定值時控制送料速度，達到粗加料、細加料與停止進料的流程。這類應用重視反應速度、穩定性與訊號處理，不只是選一顆量程足夠的荷重元就能完成。
4. 拉力、壓力與材料測試
荷重元也可用於量測零件壓合力、線材拉力、按鍵按壓力、夾持力、彈簧力量及材料測試。此時關注的通常不是物體有多重，而是設備施加多少作用力，因此需要依測試方向選擇拉力式、壓縮式或拉壓雙向式產品。
5. 製程監控與安全保護
在吊掛、搬運、壓合、升降與結構測試中，荷重元可協助監控負載是否超出設定範圍。當控制系統偵測到異常負載時，可以停止設備、發出警示或記錄事件，降低設備長期過載與操作失誤的風險。
荷重元有哪些種類？常見形式比較
荷重元沒有單一規格可以適用所有設備。不同外型與結構，是為了配合不同受力方式、安裝空間及量程需求。選型前先理解常見形式，可以避免拿錯產品硬裝在不適合的設備上。
單點式荷重元
單點式荷重元常用於小型平台秤、桌秤、計價秤與包裝秤。其特色是平台上的物品即使沒有完全放在中央，仍可在規格允許的範圍內維持量測效果。選用時要注意平台尺寸限制、安裝方向與最大偏載範圍。
樑式荷重元
樑式荷重元常見於平台秤、料斗秤、輸送帶秤及工業秤重系統。依結構又可分為彎曲樑、剪力樑及雙剪力樑等形式。它通常具有明確的固定端與受力端，安裝時必須依箭頭、標示或原廠說明配置。
S 型荷重元
S 型荷重元外型類似英文字母 S，通常可用於拉力與壓力量測，常見於吊秤、拉力測試、料斗秤與實驗設備。安裝時需讓力量沿著中心軸方向傳遞，避免側向拉扯、扭轉或接頭不同心。
壓縮式荷重元
壓縮式荷重元主要承受向下壓縮負載，常見於大型桶槽、重型平台、壓力設備與高容量秤重系統。這類產品需要重視底座平整度、受力面、承載附件及防止水平位移的結構設計。
微型與特殊結構荷重元
當設備空間有限，或需要量測按壓力、組裝力與零件受力時，可選擇微型、薄型、柱型、墊圈式或客製化荷重元。這類產品雖然體積小，但對安裝同心度、接觸面與訊號放大條件通常更敏感。
荷重元怎麼選？5 步驟選型流程
荷重元選型應從設備實際條件出發，而不是先挑外型或最低價格。以下五個步驟適合設備開發、採購詢價與舊機替換時使用。
步驟一：確認要量測重量還是作用力
先確認設備是量測靜態重量、連續送料重量、拉力、壓力、衝擊力，還是拉壓雙向力量。不同目的會影響荷重元結構、反應速度、量程與後端顯示方式。若連基本量測方向都沒有確認，後續規格很容易全部選錯。
步驟二：計算正常負載與可能的最大負載
荷重元量程不能只依平均重量決定，還要考慮容器自重、物料重量、偏載、震動、啟停衝擊及操作時可能出現的額外負載。量程選得太小容易超載，選得過大則可能讓正常工作範圍只占很小比例，降低實際解析效果。
步驟三：確認安裝空間與受力結構
需確認荷重元要裝在平台中央、四個支撐腳、吊掛點、拉桿或設備底座，也要測量可用空間、孔位、螺紋、受力高度與線材出口。若是替換既有產品，除了量程之外，外型尺寸、固定孔距、輸出訊號與配線定義都要逐項核對。
步驟四：設定精度、解析度與反應需求
不同設備對量測要求不同。一般庫存監控、配料控制、交易秤重與材料測試，需要的精度與穩定性並不相同。除了荷重元本體規格，也要確認顯示器解析度、放大器品質、類比數位轉換能力、取樣速度與濾波設定。
步驟五：確認環境、防護與訊號介面
最後要盤點環境是否有水氣、粉塵、腐蝕性液體、清洗作業、高低溫、震動、電磁干擾或戶外曝曬。也要確認荷重元輸出是否能與現有儀表、PLC 或資料擷取設備相容。若訊號類型、激發電壓或配線方式不合，產品即使安裝完成，也可能無法正常讀值。
荷重元選型與應用對照表
| 荷重元種類 | 常見應用 | 選型重點 | 安裝注意事項 |
|---|---|---|---|
| 單點式 | 桌秤、小型平台秤、包裝秤 | 平台尺寸、量程、偏載能力 | 固定端與受力端不可裝反，平台尺寸須符合規格 |
| 樑式 | 料斗秤、平台秤、輸送帶秤 | 受力方向、支撐點數量、結構剛性 | 避免側向力、扭力與底座不平 |
| S 型 | 吊秤、拉力測試、拉壓量測 | 拉力或壓力、螺紋尺寸、接頭形式 | 上下接頭需保持同軸，避免旋轉與橫向拉扯 |
| 壓縮式 | 大型桶槽、重型平台、高容量設備 | 最大容量、受力面、承載附件 | 底座需平整，負載需沿中心方向傳遞 |
| 微型或薄型 | 組裝力、按壓力、研發測試、小型設備 | 空間限制、靈敏度、訊號放大需求 | 接觸面與同心度要穩定，避免局部偏壓 |
荷重元常見錯誤與避雷重點
荷重元系統的問題不一定來自感測器品質。選型、機構、配線、訊號處理與校正，只要其中一環不合適，就可能出現零點漂移、數值跳動、重複性差或長期損壞。以下是常見的六個錯誤。
- 量程只看物料重量：忽略容器自重、平台重量與啟停衝擊，可能讓荷重元長期接近上限。
- 受力方向安裝錯誤：荷重元應依規定方向受力，側向力與扭力會影響讀值與使用壽命。
- 安裝底座不平：接觸面不平整或鎖附方式不一致，容易讓負載分配不均。
- 多顆荷重元沒有做好配平：平台由多顆感測器支撐時，需要確認各點受力與角差。
- 配線與屏蔽處理不當：訊號線靠近動力線、變頻器或馬達時，可能出現干擾與跳值。
- 更換荷重元後沒有重新校正：即使型號相同，也應依整套設備重新確認零點與量測結果。
避雷提醒：不要只把荷重元視為單獨零件。完整秤重結果會同時受到機構設計、安裝附件、訊號放大器、顯示控制器、配線與校正流程影響。
荷重元進階技巧與最佳實務
1. 先設計受力路徑，再決定感測器位置
良好的荷重元系統，會讓待測力量明確通過感測元件，而不是由旁邊的支架、管線、護欄或限位結構分擔。如果桶槽連接過硬的管線，或平台另有接觸點，即使荷重元正常，顯示重量仍可能不準。
2. 為動態負載保留合理餘量
落料、震動、啟停、搬運與衝擊造成的瞬間負載，可能高於靜態重量。設備設計時應根據實際動態條件保留餘量，必要時搭配機械限位、緩衝裝置與過載保護，而不是單純選擇一個剛好高於正常重量的量程。
3. 將校正納入設備維護計畫
荷重元安裝後應進行零點與負載校正，設備搬動、維修、碰撞、長期使用或更換零件後，也應重新確認。對品質管理要求較高的場合，可依內部制度建立定期檢查、校正紀錄與異常處理流程。
4. 訊號不穩時先分辨機械問題與電氣問題
讀值跳動不一定是荷重元故障。可以先觀察空載零點是否穩定，再檢查平台是否碰觸其他結構、線材是否拉扯、底座是否鬆動、附近是否有強烈震動或電磁干擾。將機械與電氣問題分開檢查，通常比直接更換零件更有效率。
5. 詢價時提供完整條件
詢問荷重元時，建議提供量測物、正常重量、最大重量、受力方向、平台尺寸、安裝空間、現有儀表、使用環境與精度需求。若是舊品替換，可提供原型號、銘牌、尺寸圖、配線資料及現場照片，有助於縮短來回確認時間。
結論：選荷重元不能只看量程，還要看整套系統
荷重元是工業秤重、力量測試與自動化控制的重要感測元件。它能把重量或作用力轉換為電氣訊號，讓設備進一步顯示、記錄與控制。但荷重元是否好用，不只取決於感測器本身，也與量程、受力方式、安裝結構、環境條件、配線及校正密切相關。
選型時應先確認量測目的，再依正常負載與最大負載決定量程，接著核對安裝空間、精度、輸出訊號與環境防護。如果是既有設備替換，更要比對尺寸、孔位、配線及原系統相容性，不能只看到相同公斤數就直接替換。
