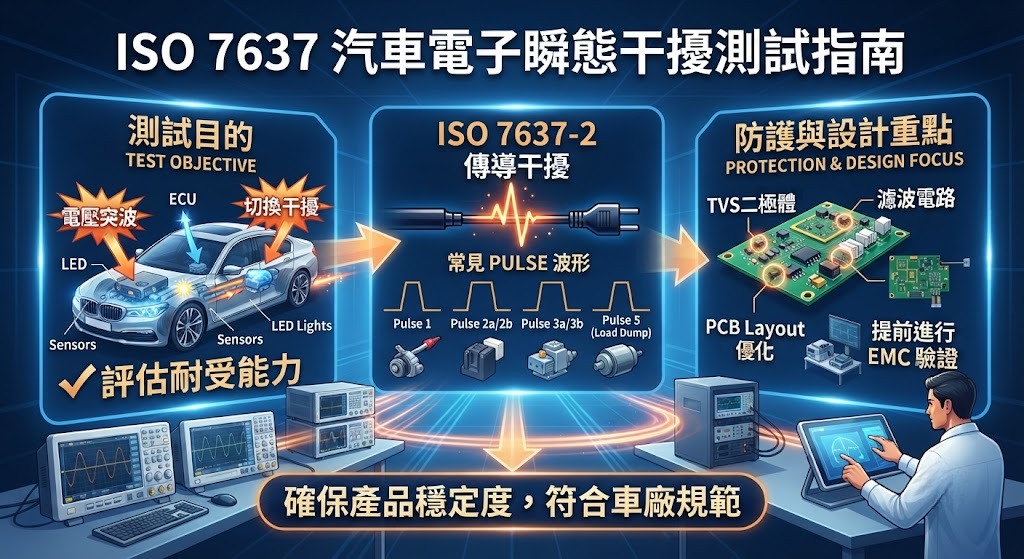

ISO 7637 是什麼？標準目的與應用範圍
ISO 7637 是道路車輛電子設備常見的電氣瞬態干擾測試標準，主要目的在於確認車用電子產品受到瞬間電壓變化、電源突波與其他電氣干擾時，是否仍能維持正常運作。
現代汽車已經高度電子化，從傳統燃油車到新能源車，都大量使用電子控制單元（ECU）、感測器、通訊模組、電源管理設備與智慧控制系統。這些設備雖然提升了車輛功能，但也讓整體系統更容易受到瞬態干擾影響。
例如車輛啟動、關閉馬達、切換繼電器或其他電氣負載時，都可能產生短時間的電壓變化。如果電子設備沒有足夠的抗干擾能力，可能造成系統重啟、資料錯誤、功能異常，甚至影響車輛安全相關功能。
ISO 7637 主要應用在哪些產品？
ISO 7637 廣泛應用於各類車用電子產品，包括：
- 汽車 ECU 控制模組
- 車用電源供應設備
- LED 車燈控制器
- 車載娛樂系統
- ADAS 輔助駕駛設備
- 新能源車電池管理系統
- 各類車用感測器
為什麼需要 ISO 7637？汽車電子常見干擾問題
汽車使用環境比一般電子設備更加複雜。車輛內部存在大量電氣設備，當不同元件同時運作時，可能產生各種形式的瞬態干擾。ISO 7637 的存在，就是為了模擬這些真實環境，確認產品是否能承受實際使用條件。
對車用電子製造商而言，通過 ISO 7637 測試不只是符合規範要求，更代表產品具備一定程度的可靠性。尤其在汽車產業供應鏈中，許多車廠與零件供應商都會將相關測試結果作為產品驗證的重要參考。
常見瞬態干擾來源
- 電瓶啟動造成的電壓變化
- 馬達啟動與停止產生的突波
- 繼電器切換造成的瞬間脈衝
- 電磁負載切換產生的雜訊
- 車內線束耦合造成的干擾
ISO 7637 怎麼測？完整 5 步驟測試流程
ISO 7637 測試主要透過專業測試設備產生標準化瞬態脈衝，模擬車輛實際運作中可能發生的電氣干擾，再觀察受測設備是否能維持正常功能。
- 確認測試需求： 先確認產品類型、工作電壓、使用環境與需要符合的測試條件。
- 建立測試環境： 依 ISO 7637 要求連接電源、測試設備與受測產品。
- 施加 Pulse 波形： 輸入指定瞬態干擾，模擬車輛實際可能發生的電氣事件。
- 觀察產品反應： 確認設備是否維持正常功能，是否出現重啟或異常。
- 分析測試結果： 根據測試數據調整產品設計，提升抗干擾能力。
ISO 7637 測試項目與比較表
ISO 7637 並不是單一測試項目，而是一系列針對道路車輛電子設備所設計的瞬態干擾測試方法。不同產品會依照使用環境、供電方式、線路種類與車廠要求，選擇適合的測試項目。
工程人員在進行 ISO 7637 驗證時，通常需要先了解產品連接方式。例如直接連接車輛電源的設備，通常需要關注電源線上的瞬態干擾；而控制訊號設備則可能需要考慮線路間的耦合干擾。
| 測試項目 | 主要目的 | 適用情境 |
|---|---|---|
| ISO 7637-2 | 測試供電線上的瞬態傳導干擾，確認產品面對電源異常時的耐受能力。 | ECU、電源模組、控制器等直接連接車輛電源的設備。 |
| ISO 7637-3 | 測試非供電線路受到瞬態干擾耦合的影響。 | 訊號線、控制線、通訊線路相關產品。 |
| Pulse 測試 | 模擬不同電壓突波與瞬態事件。 | 驗證產品抗干擾能力與設計可靠性。 |
| 功能狀態判定 | 確認測試期間與測試後產品是否正常。 | 所有車用電子產品驗證流程。 |
ISO 7637 Pulse 波形代表什麼？
在 ISO 7637 測試中，Pulse 代表用來模擬車輛電氣環境中瞬態事件的測試波形。不同 Pulse 會代表不同種類的干擾，例如電源突然下降、瞬間突波或負載切換造成的電壓變化。
工程師通常需要根據產品實際應用情境，判斷哪些 Pulse 對產品影響最大，再透過電路保護設計、元件選擇與測試驗證改善產品耐受能力。
ISO 7637 常見錯誤與避雷重點
許多產品在進行 ISO 7637 測試時，失敗原因並不一定來自元件品質，而是產品設計階段沒有充分考慮車用環境。若能提前了解常見問題，可以降低後續修改成本。
- 1. 太晚進行 EMC 設計： 很多團隊等產品完成後才開始測試 ISO 7637，導致失敗後需要大幅修改電路。
- 2. 忽略電源保護： 車用電源環境容易產生突波，若缺少適當保護元件，產品容易受到損害。
- 3. 防護元件位置錯誤： 即使有 TVS、濾波器等保護元件，如果布局距離過遠，也可能降低保護效果。
- 4. 只通過單一測試： 不同車輛環境可能產生不同干擾，不應只關注單一 Pulse。
- 5. 忽略 PCB Layout： 走線方式、接地設計與電源分布，都會影響瞬態干擾傳遞。
- 6. 修改設計後沒有重新驗證： 任何電路、元件或軟體變更，都可能影響 ISO 7637 測試結果。
如何降低 ISO 7637 測試失敗機率？
建議在產品開發初期，就將 EMC 與 ISO 7637 要求納入設計流程。例如選擇適合的保護元件、規劃電源架構、進行預先模擬與提早測試，都能有效降低後期修改成本。
ISO 7637 進階設計技巧與最佳實務
通過 ISO 7637 測試，不只是依靠測試階段補救，更重要的是從產品設計階段建立完整的抗干擾架構。以下是車用電子產品常見的設計方向。
1. 加入適當電源保護架構
車用電子設備通常會使用 TVS 二極體、保護 IC、濾波電路等方式降低瞬態電壓造成的影響。選擇保護元件時，需要考量工作電壓、反應速度、承受功率與實際測試需求。
2. 優化 PCB Layout 設計
PCB 設計對 ISO 7637 表現有很大影響。電源入口、防護元件、接地路徑與敏感元件的位置，都需要合理規劃。良好的 Layout 可以避免干擾直接進入核心控制區域。
3. 提前進行測試驗證
如果等到產品送正式驗證才發現 ISO 7637 不符合要求，修改成本通常較高。因此建議在研發階段進行預掃描測試，提前找出弱點。
4. 建立測試紀錄與版本管理
車用產品通常需要經過多次版本更新，因此完整保存 ISO 7637 測試資料，可以協助工程團隊追蹤問題來源，也方便後續產品改良。
結論與下一步
ISO 7637 是汽車電子產品可靠性驗證的重要標準，透過模擬車輛環境中的瞬態干擾，確認電子設備是否能維持穩定運作。對車用電子製造商而言，ISO 7637 不只是測試要求，更是產品品質與可靠度的重要指標。
從產品開發角度來看，成功通過 ISO 7637 測試，需要結合電路保護、PCB 設計、元件選擇與完整驗證流程。越早將 EMC 思維加入設計階段，就越能降低後續修改成本，提高產品進入市場的成功率。
CTA：若正在開發車用電子產品，建議提前規劃 ISO 7637 測試需求，從設計階段建立完整 EMC 防護策略，提升產品可靠性與市場競爭力。
ISO 7637 FAQ 常見問題
Q1：ISO 7637 是測試什麼的？
ISO 7637 主要用於測試道路車輛電子設備面對電氣瞬態干擾時的耐受能力，確認產品受到電壓突波、電源異常或瞬間脈衝影響時，是否仍能維持正常功能。
Q2：ISO 7637 與 EMC 測試有什麼關係？
ISO 7637 屬於汽車 EMC 測試範圍的一部分，主要關注電子設備受到外部電氣干擾時的抗擾度。透過 ISO 7637 測試，可以確認產品是否具備足夠的電氣可靠性。
Q3：ISO 7637-2 主要測試哪些內容？
ISO 7637-2 主要針對車輛供電線路上的瞬態傳導干擾進行測試，用來確認連接車輛電源的電子設備是否能承受電壓變化與突波影響。
Q4：ISO 7637-3 與 ISO 7637-2 有什麼差異？
ISO 7637-2 主要測試供電線上的瞬態干擾，而 ISO 7637-3 則主要關注非供電線路，例如訊號線或控制線受到耦合干擾時的影響，兩者測試方向不同。
Q5：ISO 7637 測試中的 Pulse 是什麼意思？
ISO 7637 中的 Pulse 指的是測試使用的瞬態脈衝波形，用來模擬車輛實際運作時可能產生的電壓突波、下降或切換干擾，以確認產品的抗干擾能力。
Q6：哪些產品需要進行 ISO 7637 測試？
常見需要考量 ISO 7637 測試的產品包括 ECU、車用控制器、電源模組、LED 車燈控制設備、感測器、ADAS 系統與新能源車相關電子設備。
Q7：ISO 7637 測試失敗常見原因有哪些？
常見原因包括電源保護不足、TVS 或濾波元件選擇不適當、PCB Layout 設計不佳、忽略接地規劃，以及產品開發後期才進行 EMC 驗證。
Q8：如何提升產品通過 ISO 7637 的機率？
提升通過率的方法包括提前進行 EMC 規劃、加入適當保護元件、優化 PCB Layout、改善電源架構，以及在正式驗證前進行預測試。
Q9：ISO 7637 測試需要使用哪些設備？
ISO 7637 測試通常需要使用瞬態脈衝產生器、示波器、電源設備、負載設備與相關測試治具，用來產生標準化干擾並觀察產品反應。
Q10：ISO 7637 對車用電子產品的重要性是什麼？
ISO 7637 可以協助確認車用電子設備在真實車輛環境中的可靠性，降低因電氣干擾造成的故障風險，是車用產品開發與品質驗證的重要參考標準。
